ALS保养小课堂(4)更换下保护镜片

发布时间：

2023-08-07

注意事项：

1. 在更换保护镜片之前，我们要关闭所有的风机和风扇，尽量创造出一个无风无尘的环境，并且记得要洗手（如果条件允许，请在无尘箱内操作）。

2. 更换完保护镜之后，需要打同轴来进行标定，同轴度直接影响着切割质量的好坏，同轴度不好会造成切割铁板的时候一边切得好另一边切得不好，也就是说，激光束和气体，激光束需要从喷嘴的中间射出。

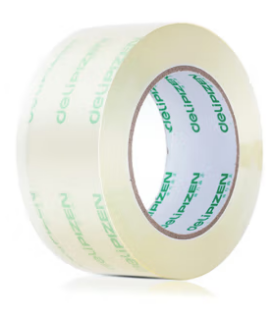

准备工具：酒精，棉签，一次性手套，新保护镜片,透明胶带







































操作步骤：

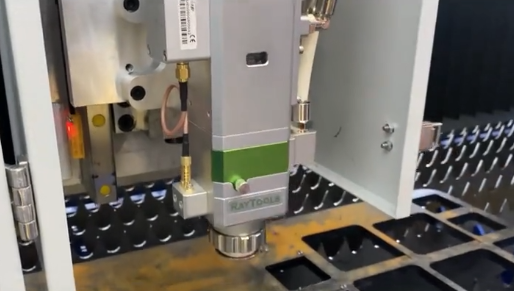

1.用棉棒沾取少量酒精，将保护镜盖周围仔细擦干净，防止打开镜盖的时候灰尘进去里面，影响里面的光学镜片

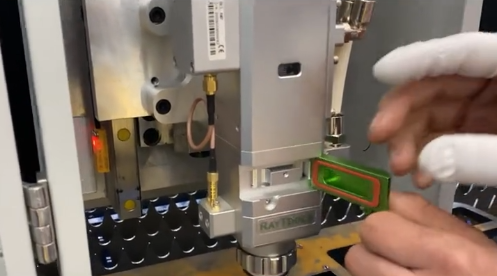

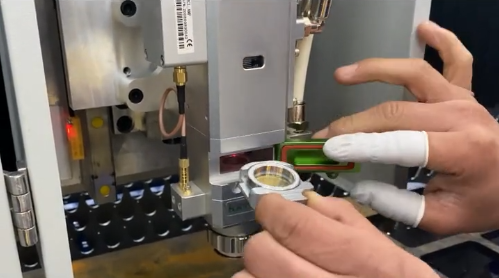

  1. 2.拧松螺丝打开下保护窗

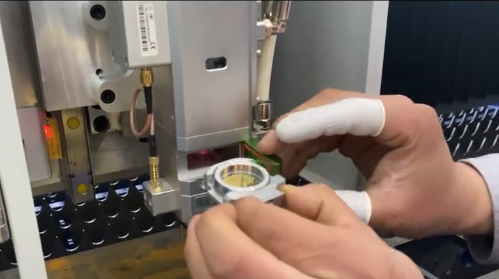

  1. 3.将保护镜托迅速取出来

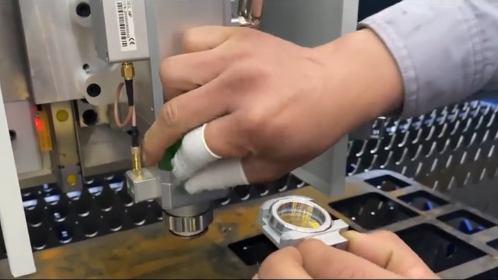

  1. 4.镜盖合上，防止灰尘进入

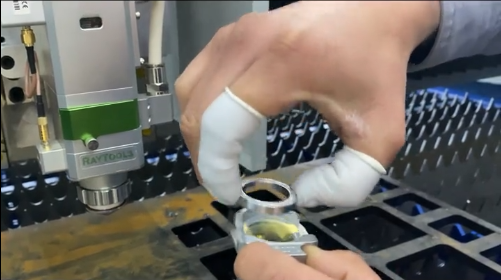

  1. 5.先取出泛塞封，再取出旧镜片

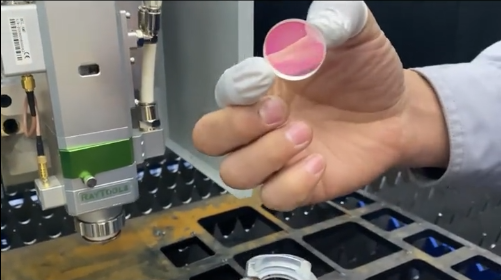

  1. 6.拿出新镜片，在拆开新的保护镜片时，需要对准强光灯检查镜片是否有油污等。（镜片在运输过程中难免会出现油污斑点等，不过不影响正确使用）。如果有，需要用棉棒或者无尘布小心擦拭。干净后，捏在镜片的两端位置放入镜托后，迅速盖上泛塞封，注意手不能碰到镜片的两个面上。

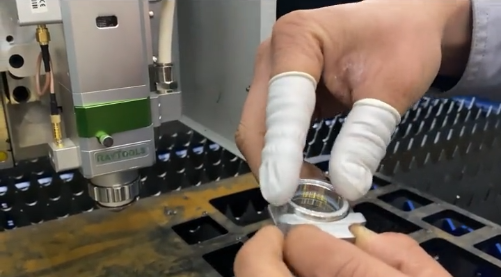

  1. 7.将镜片放入，拧紧螺丝

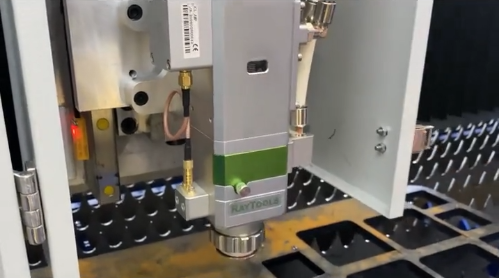

  1. 8.更换完成





  1. 9.镜片安装好后，需要打同轴找激光中心点（这是因为每家工厂生产工艺不一样，误差范围也不一样），具体操作方法如下：

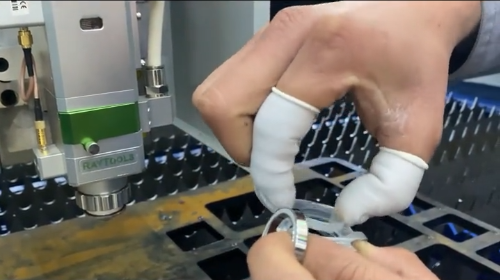

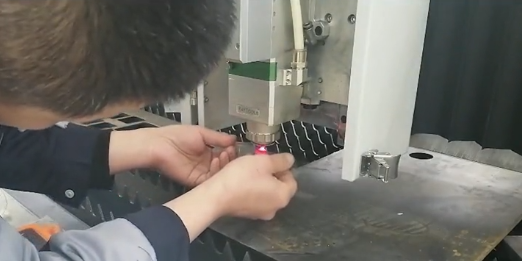

  1. 10.取一截透明胶带，贴在喷嘴下方

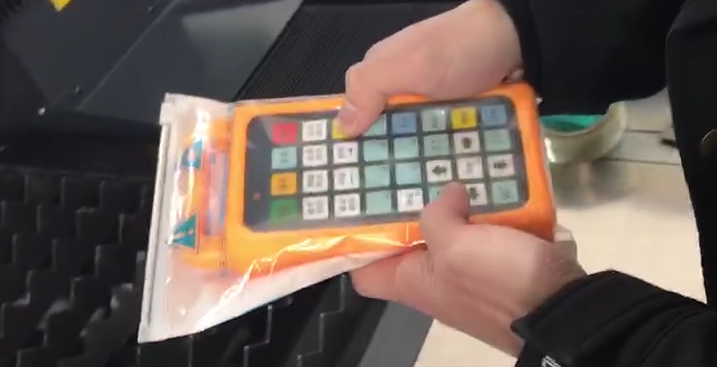

  1. 11.遥控器面板上“打开光闸”，紧接着再按“激光点射”

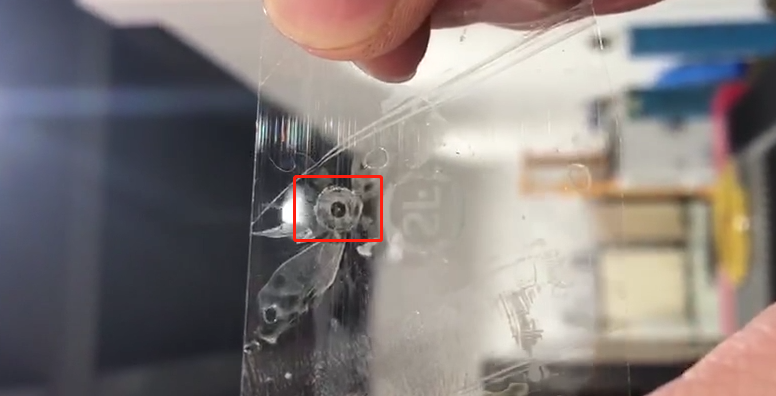

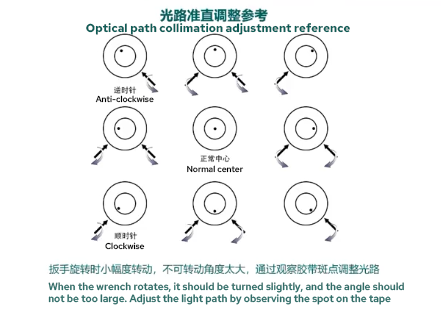

  1. 12.查看出光点是否在正中心，出光点在喷嘴中心位置，表示打同轴成功，可以进行切割工作（如果出光点不在正中心，需要调整下聚焦透镜的位置）
